| Marchio: | FY |
| Numero di modello: | FY-CBK-51B |
| MOQ: | 1 insieme |
| Condizioni di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di approvvigionamento: | 300 insiemi al mese |
Bottone e macchina di piegatura 5.5KW CBK-120 di CNC del sistema di controllo dello SpA del tubo flessibile a 3 pollici di controllo
IL DECRIPTION DEL NOSTRO DISPOSITIVO
Punti di operazione per tubatura di trattenimento
1. Calcoli il diametro esterno della tubatura unita, installi la piegatura corrispondente da morire e regoli alla posizione corrispondente.
2. Usi i mezzi manuali o meccanici per pelare la pelle esterna del tubo di gomma.
3. Installi il rivestimento del metallo del giunto e poi metta il nucleo di ferro unito nel foro interno del tubo flessibile.
4. Accenda il commutatore della macchina di piegatura ed avvii il bottone di rafforzamento. Con la spinta del cilindro dell'olio, il rivestimento del metallo, il tubo di gomma ed il nucleo di ferro si combinano strettamente.
5. Avvii il bottone di rilascio, elimini il tubo flessibile e completi la piegatura del tubo flessibile.

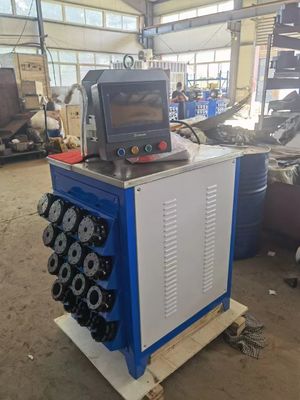

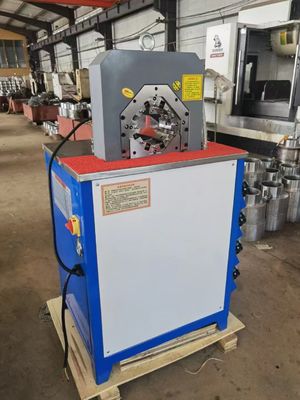

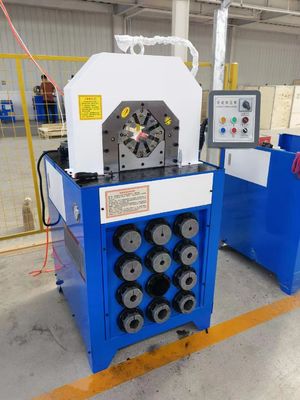

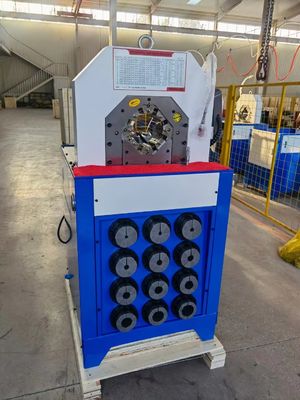

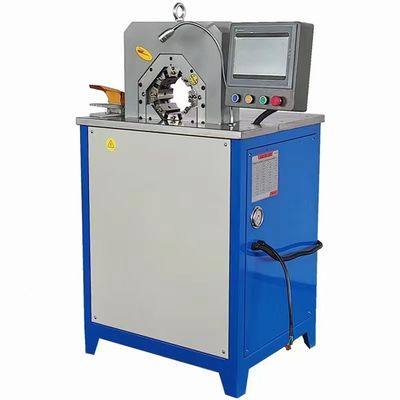

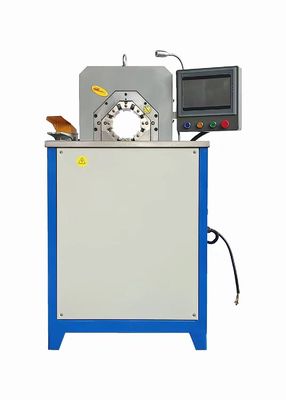

La pressa di stampaggio del tubo flessibile FY-CBK-120 è famosa per il suoi sistema di controllo intelligente e grande bocca d'apertura. Con una forza di piegatura eccellente, può unire il tubo flessibile idraulico R15 R13 fino a a 2 pollici.
CARATTERISTICHE PRINCIPALI
1. Testa sottile, facile alimentato per il montaggio della curvatura;
2. Grande potere di piegatura;
3. Alta precisione.
Le caratteristiche della macchina di piegatura del grande tubo di gomma della gamma
1.Easy che funziona e portatile
velocità 2.Fast ed alta efficienza
3. costo di mantenimento a basso rumore e basso
4. Alta qualità e prezzo favorevole
5.Durable e stalla
vita 6.Long per usando
7.Have una vasta gamma di piegatura
pressione differente 8.Suitable dei tubi flessibili
grande potere 9.Have
Ricordo gentile
1.Before facendo uso della macchina, pls ha letto e prende la cura dell'operazione manuale.
2.Please confermano che la tensione per coincidere con il livello dei nostri
3.Do non permettere che i bambini, gli anziani e gli handicappati tocchino anche per usare la macchina.
4.When che la macchina va fuori servizio, pls spengono l'alimentazione.
Come unire l'estremità su un tubo flessibile idraulico?
1 conclusione dell'inserzione una di una lunghezza del tubo flessibile idraulico nel montaggio di tubo flessibile idraulico. Assicuri che sia saldamente sul posto.
2 fissi il micrometro sulla macchina dipiegatura secondo le specifiche del produttore per il genere di tubo flessibile e misura stanno usando. Trovi queste specifiche nel manuale della macchina dipiegatura.
Posto 3 l'estremità adatta del tubo flessibile nella macchina di piegatura ed allineare i montaggi per segnare sulla macchina con la cima del tubo flessibile.
Inserzione 4 l'anello di compressione nella macchina di piegatura.
5 attivi la macchina hosecrimping.
La stampa della macchina di piegatura eserciterà la pressione sull'anello di compressione, inducente il meccanismo di compressione a premere contro il montaggio di tubo flessibile idraulico ed ad unirlo nella ripetizione place.6 questo processo con l'estremità restante del tubo flessibile idraulico
L'attenzione circa la grande macchina del piegatore del tubo di gomma della gamma
inizio 1.Motor: Attenzione di paga alla direzione di rotazione della direzione di rotazione della pompa e del motore o della direzione della freccia.
2.Before l'operazione: Controlli il serbatoio dell'olio idraulico.
operazione 3.Normal: Per i primi 30 minuti faccia prego il funzionamento dopo normalmente per cominciare ad utilizzare la macchina
olio 4.Hydraulic: Nessun alcun regolamento per la valvola di straripamento dell'olio, l'ad alta pressione non deve superare la pressione stimata. Rischio di pressione! Il pericolo della lesione.
guasto 5.System: Se il guasto del sistema accadere, non elabora ciecamente. Prego conformemente all'analisi del manuale o di sequenza di operazione per occuparsi dei problemi o per trovare l'ingegnere professionista di riparazione per risolvere i problemi.
DATI TECNICI
| Modello | Pressa di stampaggio del tubo flessibile FY-CBY-120 |
| Gamma di piegatura | 6-76 (millimetro) (1/4~3") |
| Forza di piegatura | 1500 (T) |
| Dimensione del tubo flessibile | 1/4-3 (pollice) |
| Max. Opening | 158mm |
| Muoiono gli insiemi | 15 |
|
efficienza del lavoro
|
300pcs/h |
| Pressione di sistema | 31,5 (Mpa) |
| Accuratezza | 0,01 (millimetro) |
| Controllo | SpA |
| Tensione standard |
380V
|
| Potere del motore | 5,5 (CHILOWATT) |
| Lunghezza | 1000 (millimetro) |
| Larghezza | 800 (millimetro) |
| Altezza | 1630 (millimetro) |
| Peso | 1250 (CHILOGRAMMO) |
NOTA
- Su misura muoiono gli insiemi sono disponibili;
- La tensione speciale 110V/220V/380V/415V 50/60Hz è availbale;
